Devet podpostaj. Ena popolna sprememba.

Zikai Electric dokonča zamenjavo kondenzatorjev v devetih transformatorskih postajah v ameriškem slogu v Kašgarju v Xinjiangu

Zunaj v vetrovnem predelu Kašgarja je bilo na devetih transformatorskih postajah v ameriškem slogu pravkar zamenjanih kondenzatorskih kompenzacijskih enot – stari kondenzatorji so odstranjeni, nove baterije vstavljene, opravljeni so fazni pregledi in preklopni testi. Na papirju je videti kot preprosto delo. Kaj dejansko odloča o tem, kako se bodo te enote obnašale v naslednjem desetletju, pa je vse, česar ne vidite na fotografiji.

1. Projekt na prvi pogled

2. Zakaj si zamenjava kondenzatorja zasluži pozornost

V nizkonapetostnem distribucijskem sistemu je kondenzatorska baterija tista komponenta, ki je nihče ne opazi - dokler ne odpove, nato pa je prizadet cel odsek. Njegova naloga je kompenzacija jalove moči. Poskrbite za pravilno delovanje in faktor moči ostane stabilen, omrežni tok pade in efektivna zmogljivost transformatorja se sprosti. Če se zmotite, se bodo izgube povečevale, napetost bo nihala in začele so se zaračunavati kazni za faktor moči.

Zato zamenjava kondenzatorja nikoli ni preprosta zamenjava enakega za podobnega. Kondenzatorji, ki so v uporabi več let, izgubijo kapacitivnost, se izbočijo in notranje razgradijo. Če se nove enote spustijo nazaj na iste položaje, ne da bi obravnavali koordinacijo preklapljanja, ujemanje serijskega reaktorja ter ožičenje in označevanje v ohišju, je naslednja okvara le vprašanje časa.

Zamenjava kondenzatorja je priložnost za ponastavitev sistema - obnovitev kompenzacijske zmožnosti, preklopna zanesljivost in uporabnost v načrtovano stanje v enem prehodu.

3. Na kraju samem: vsaka enota je odprta in preverjena

Devet enot, razporejenih po zunanji lokaciji, pomeni razpršene delovne fronte in tesno okno. To je terenski zapis iz službe.

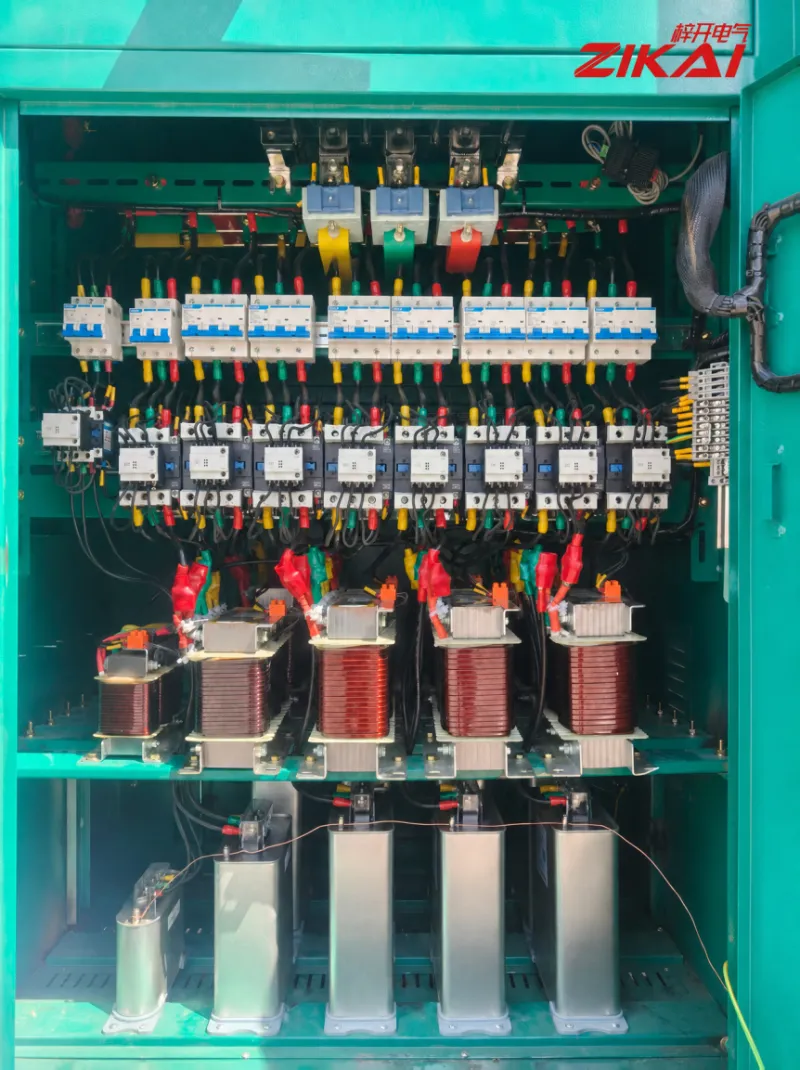

Slika 01  Znotraj omarice za kompenzacijo kondenzatorja. Od zgoraj navzdol: miniaturni odklopniki za zaščito vej, preklopni kontaktorji, serijski reaktorji in nizkonapetostna vzporedna kondenzatorska baterija na dnu. Zbiralke in odhodni vodniki so fazno kodirani rumeno, zeleno in rdeče, z rokavi s številko žice na vsakem tokokrogu in izolacijskimi škornji na zaključkih – podrobnosti, ki neposredno določajo, kako hitro je mogoče kasneje izslediti pregled ali napako.

Slika 02  Znotraj nizkonapetostnega predelka transformatorske postaje. Odklopniki, merilniki in indikatorske luči v oblikovanem ohišju so združeni skupaj, s kondenzatorskimi kompenzacijskimi vezji na desni. Kako so komponente razporejene z odprtimi vrati, je najbolj jasen pogled na to, ali bo enoto enostavno vzdrževati.

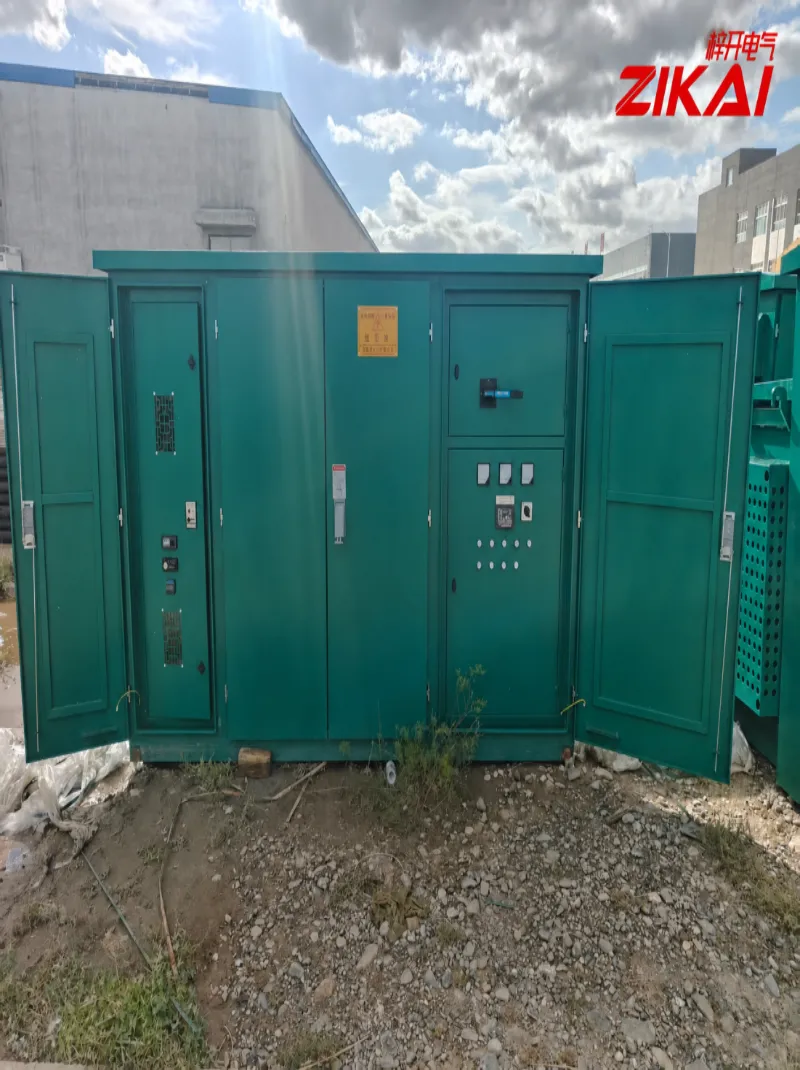

Slika 03  Zunanjost nizkonapetostnega predelka zunanje razdelilne postaje. Rumeni opozorilni znaki "Nizkonapetostna soba/samo pooblaščeno osebje" so nedotaknjeni in čitljivi - osnovna zahteva za varnost na kraju samem in obvezen element pri pregledu pri prevzemu.

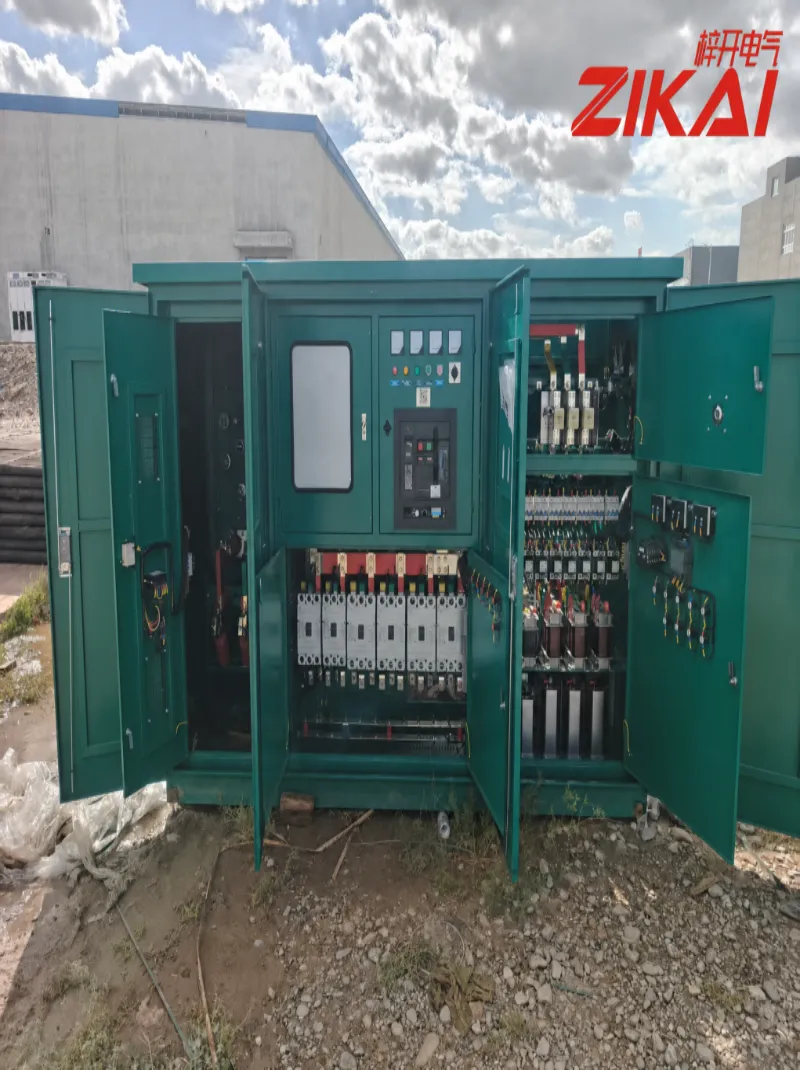

Slika 04  Visokonapetostni, nizkonapetostni in kondenzatorski kompenzacijski predelki drug poleg drugega. To delo je bilo osredotočeno na prostor za kompenzacijo kondenzatorja. Ko so ohišja nameščena na zunanjo podlago, je treba neprekinjenost tesnjenja, prezračevanja in ozemljitve potrditi enoto za enoto.

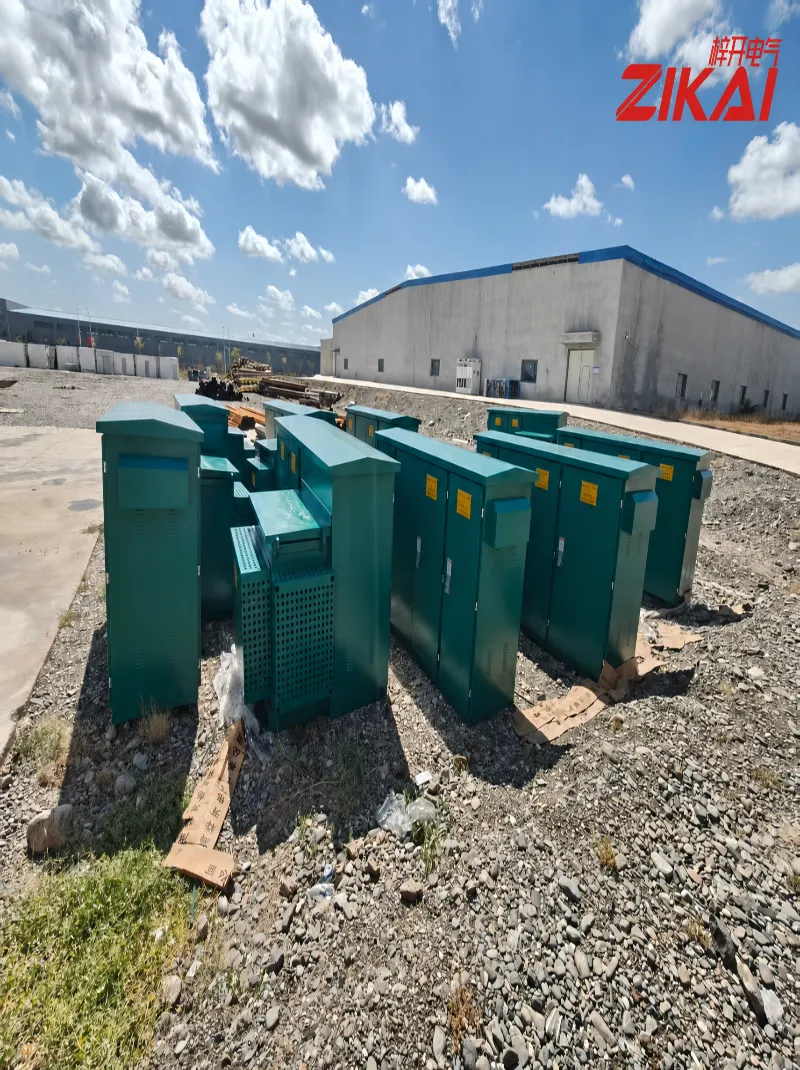

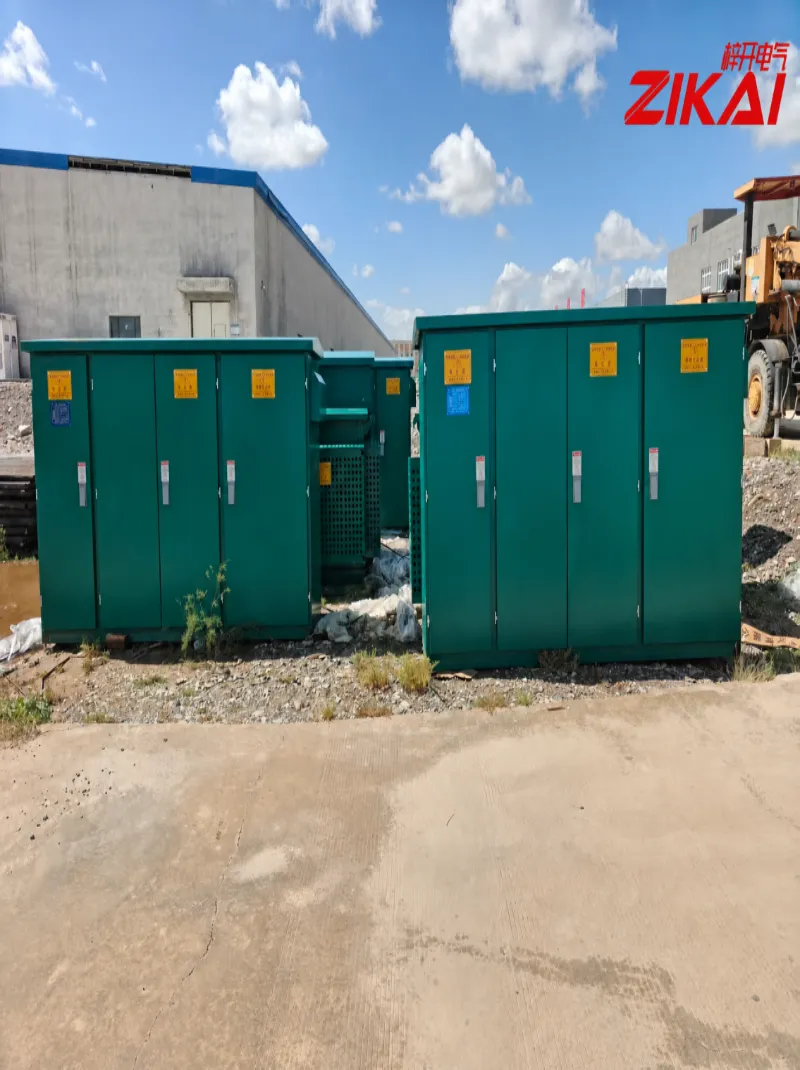

Slika 05  Oprema dostavljena na lokacijo in pripravljena za namestitev. Delo na prostem pomeni tekmovati z vremenom, vetrom napihanim peskom in pogoji na gradbišču – kako natančno je načrtovano zaporedje dela, pogosto odloča o tempu dostave.

4. Tri podrobnosti, pri katerih ne sklepamo kompromisov

1. Kondenzator ni "noter", dokler ni preverjeno stikalno vezje

Kondenzatorska vezja običajno delujejo v tandemu s serijskimi reaktorji, ki dušijo harmonično ojačanje in omejujejo zagonski tok pri preklopu. Če se med zamenjavo ne upošteva stanje reaktorja in kontaktorja, je lahko popolnoma nova kondenzatorska baterija izpostavljena navalu, ki je daleč večji od tistega, za kar je bil zasnovan.

2. O stroških vzdrževanja čez deset let odloča kakovost omare

Fazno barvno kodiranje, ohišja s številko žice, izolacijski škornji sponk, snop snopa, pritrditev zbiralke in navor - to so deli, ki na prevzemni fotografiji izgledajo neopazno in na katere bo tehnik odvisen desetletje pozneje. Če je opravljeno pravilno, se lahko napaka odkrije v desetih minutah. Opravljeno neprevidno lahko traja cel dan.

3. Devet enot, en standard

Če se postavitev komponent, definicija faze in označevanje razlikujejo od enote do enote na istem mestu, vzdrževanje postane ugibanje. V vseh devetih enotah smo uporabili enoten delovni standard in konvencijo o označevanju ter hranili fotografske zapise na lokaciji, tako da je oprema sledljiva od dneva predaje.

5. Kaj stranka dobi

• Kompenzacija je ponovno vzpostavljena — reaktivna kompenzacija je spet na normalnih ravneh, izboljšuje faktor moči in kakovost napetosti, pomaga zmanjšati izgube v liniji in zmanjša obremenitev transformatorjev.

• Bolj zanesljivo preklapljanje — razmerje med kondenzatorji, reaktorji in kontaktorji je ponovno vzpostavljeno, kar zmanjšuje tveganje sekundarne škode zaradi nenormalnega preklopa.

• Lažje vzdrževanje – dosledna shema faznih barv in številk žic omogoča hitrejše preglede, odkrivanje napak in zamenjavo nadomestnih delov.

• Dokumentiran proces – ključne faze so fotografirane in arhivirane, pripravljene za pomik za prihodnje servisiranje ali razširitev sistema.
