Zaradi globalnega energetskega prehoda in obsežnih nadgradenj omrežja jeVakuumski odklopnik(VCB) – ena najpogosteje uporabljenih zaščitnih naprav v elektroenergetskih sistemih – je podvržena sistematični preobrazbi. Ta razvoj premakne VCB iz prevladujočega položaja v srednji napetosti k visokonapetostnim aplikacijam in od preproste preklopne funkcije k inteligentnim omrežnim vozliščem. Industrija na splošno priznava, da so VCB-ji vstopili v drugo krivuljo rasti, za katero so značilne okolju prijazne alternative, digitalna integracija in izjemna okoljska prilagodljivost.

I. Tržna in tehnološka gonila: VCB vstopa v nov iteracijski cikel

Glavna prednost vakuumskih odklopnikov je v prekinitvenem mediju – samem vakuumu –, ki ponuja ničelne emisije ogljika, močno prekinitveno zmogljivost, dolgo električno življenjsko dobo in delovanje brez vzdrževanja. V območju srednje napetosti (12 kV–40,5 kV) so bili VCB dolgo prevladujoča rešitev. Vendar pa so pri višjih napetostnih ravneh (72,5 kV in več) odklopniki SF₆ obdržali svoj vodilni položaj zaradi svoje odlične izolacijske učinkovitosti. Ker ima SF₆ izredno visok potencial globalnega segrevanja (približno 23.900-krat večji od CO₂), se njegova uporaba sooča z vse strožjimi mednarodnimi predpisi in omejitvami ogljika.

To ozadje zagotavlja jasno tehnično spodbudo za razširitev tehnologije vakuumskih odklopnikov v aplikacije za visokonapetostni prenos. Trenutne smernice glavnega tehničnega razvoja vključujejo: povečanje zmožnosti vzdržljive napetosti vakuumskih prekinjevalnikov z enim preklopom, uporabo tehnologije serije z več prekini pri 126 kV in več ter hibridne rešitve, ki združujejo okolju prijazno plinsko izolacijo z vakuumsko prekinitev.

Primerjava vplivov različnih prekinitvenih medijev na okolje

II. Visokonapetostna vakuumska tehnologija: od "trenda" do "inženirske validacije"

Uporaba vakuumskih odklopnikov na nivojih prenosne napetosti zahteva premagovanje več ključnih tehničnih izzivov.

Prvič, izolacijska sposobnost vakuumskih prekinjevalnikov. Ko se nivoji napetosti povečajo, imajo značilnosti vakuumske reže pred udarcem, stanje kontaktne površine in enakomernost električnega polja znatno povečan vpliv na izolacijo. Običajni tehnični pristopi vključujejo optimizacijo kontaktnih struktur (kot so kontakti z aksialnim magnetnim poljem), izboljšanje ravni vakuuma prekinjevalca in uporabo kompozitnih izolacijskih struktur.

Drugič, hiter odziv delovnega mehanizma. Visokonapetostni vakuumski odklopniki običajno zahtevajo krajše skupne prekinitvene čase, kar postavlja višje zahteve glede mehanskih lastnosti pogonskega mehanizma. Vzmetni mehanizmi, trajni magnetni aktuatorji in elektromagnetni odbojni mehanizmi imajo vsak svoje prednosti in slabosti v smislu hitrega odpiranja, začetne hitrosti odpiranja in nadzora disperzije.

Tretjič, delitev napetosti v večprekinitvenih serijskih povezavah. Pri napetostnih ravneh 126 kV in več se tehnične težave in stroški vakuumskih prekinjevalnikov z enim preklopom znatno povečajo, zaradi česar je večprekinitvena serijska povezava praktična inženirska možnost. Vendar pa se zaporedne povezave z več prekinitve soočajo z izzivi tako s statičnimi kot z dinamičnimi neravnovesji distribucije napetosti, ki zahtevajo rešitve, kot so kondenzatorji za razvrščanje ali tehnologija sinhronega krmiljenja.

Po javno dostopnih informacijah o industriji je več domačih in mednarodnih proizvajalcev stikalnih naprav in raziskovalnih ustanov zaključilo razvoj prototipa na ravni 126 kV in vstopilo v fazo inženirske validacije. Ta napredek v industriji velja za pomemben korak k razširitvi vakuumske preklopne tehnologije na visokonapetostne aplikacije.

Tehnične značilnosti vakuumskih odklopnikov po nivoju napetosti

III. Pametna integracija: VCB se razvija iz "Switching Element" v "Perception Node"

V okviru distribucijske avtomatizacije in inteligentnih sistemov delovanja/vzdrževanja dobivajo vakuumski odklopniki 赋予 novo vlogo. Tradicionalni VCB se osredotočajo na izolacijo napak in zaščito vodov. Nova generacija primarnih in sekundarnih integriranih VCB temeljito integrira zaznavanje toka/napetosti, pridobivanje energije, spremljanje stanja, komunikacijo in funkcije nadzora zaščite.

Natančneje, industrijsko tehnično soglasje vključuje: kompaktno integrirano zasnovo elektronskih merilnih transformatorjev z vakuumskim prekinjevalnikom; zmožnost krmilnika, da hitro prepozna in odpravi napake kratkega stika (običajno v nekaj ciklih); podpora za hitro samodejno ponovno zapiranje; ter zmožnosti snemanja napak in komunikacije na daljavo.

Poleg tega z naraščajočim povpraševanjem po integraciji v omrežje obnovljivih virov energije narašča tudi zahteva, da VCB prekinjajo visoko enosmerne komponente. Tokovi kratkega stika na strani sonca, vetra in sistema za shranjevanje energije pogosto vsebujejo znaten delež enosmernih komponent, kar predstavlja tehnične izzive, ki presegajo tiste pri tradicionalnih sistemih izmeničnega toka.

Funkcionalni moduli primarnih in sekundarnih integriranih pametnih VCB

Primerjava različnih ravni pametne integracije

IV. Ekstremna okoljska prilagodljivost: visoka zaščita pred vdorom postane ključna za izdelke za uporabo na prostem

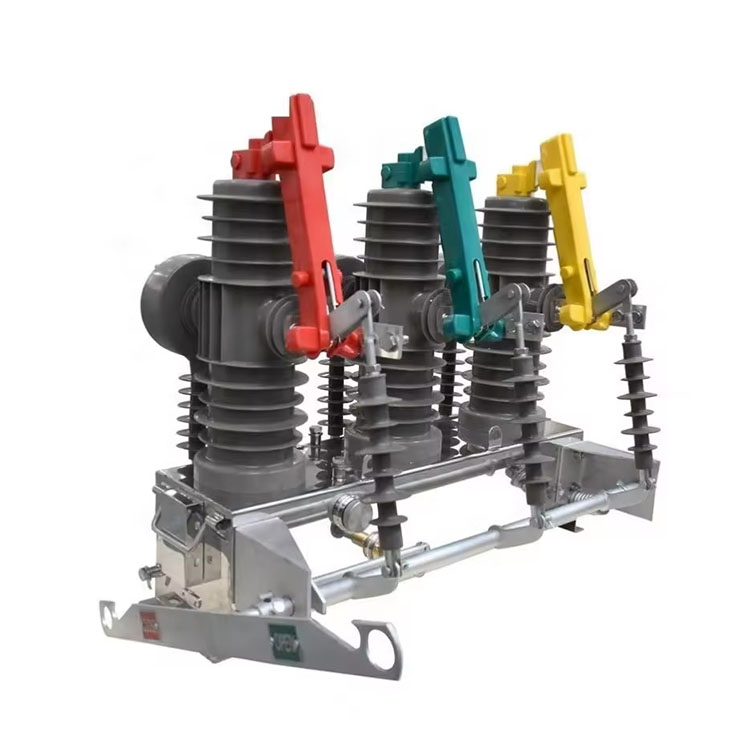

Zunanji vakuumski odklopniki, nameščeni na drogove, delujejo v zapletenih in spremenljivih okoljih. Vlaga, kondenzacija, slana megla, ekstremne temperature in prah so pogosti vzroki za okvaro opreme. Med temi sta najpomembnejši težavi degradacija izolacije in korozija mehanizma zaradi kondenzacije.

Obravnavanje te boleče točke je povečanje splošne ocene zaščite pred vdorom (IP) v zadnjih letih postalo glavna smer tehnične nadgradnje zunanjih VCB. Vodilne prakse v panogi so zvišale stopnje zaščite s tradicionalnih IP54 na IP67 ali celo IP68. IP67 pomeni, da lahko oprema brez poškodb prenese začasno potopitev v vodo, medtem ko IP68 pomeni sposobnost delovanja, ko je stalno potopljena pod določenimi pogoji.

Ključne tehnologije za doseganje visokih ocen IP vključujejo: zasnovo tesnilnega vmesnika med prekinjevalcem in ohišjem mehanizma, proti koroziji odporno obdelavo delovnega mehanizma in optimizacijo tesnilnih struktur med izolatorji puše in ohišjem.

Primerjava zunanjih VCB glede na stopnjo zaščite pred vdorom
