Zagon končan v Shandong Hongzhitai New Energy Technology, Xintai

1. Zagon končan

Namestitev stikalnih naprav v Shandong Hongzhitai New Energy Technology Co., Ltd. v Xintaiju v Shandongu je zaključena.

Zagon je faza, kjer oprema preneha biti instalacija in začne biti delujoč sistem. Vsako vezje se izsledi nazaj do njegove risbe, vsaka zaščitna naprava je nastavljena in preizkušena in vsaka zapora, signal in indikacija je potrjena, da pove resnico o opremi, ki stoji za tem.

Šele ko je vse to narejeno, soba na teh fotografijah postane transformatorska postaja in ne vrsta omar.

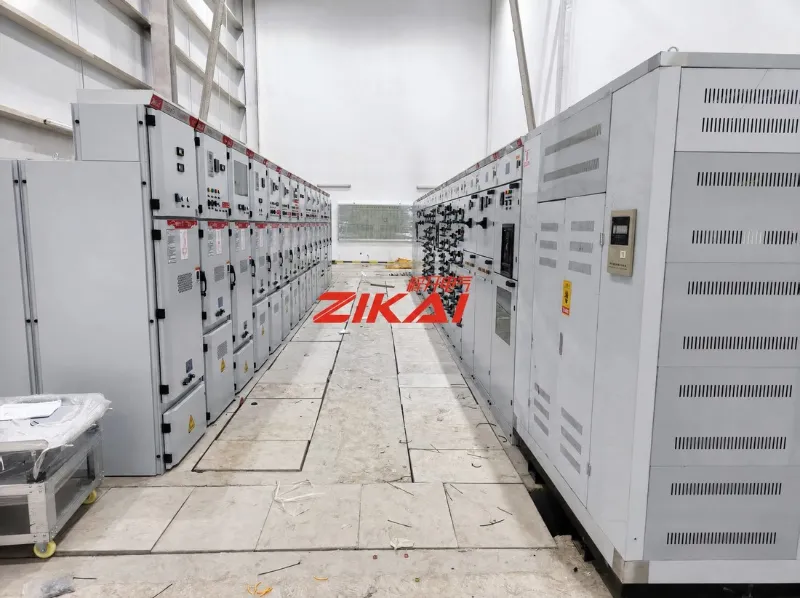

Slika 01  Srednjenapetostna stikalna soba na lokaciji Xintai s ploščami KYN28A-12, postavljenimi v dveh vrstah, obrnjenih druga proti drugi čez operacijski hodnik.

2. Kaj je bilo nameščeno: KYN28A-12 Kovinska stikalna naprava

Glavna oprema je izvlečna stikalna naprava KYN28A-12 s kovinsko oblogo: notranja, trifazna, 50 Hz, zgrajena za sisteme z eno zbiralko in razdeljene sisteme z eno zbiralko od 3,6 kV do 12 kV.

Njegova funkcija je sprejemanje in distribucija električne energije ter nadzor, zaščita in spremljanje tokokrogov, povezanih z njim - zaradi česar je točka, kjer se vhodna oskrba, odhodni napajalniki, merjenje in zaščita srečajo v enem prostoru.

Razporeditev je čitljiva na sprednjih straneh plošč. Glava napeljave nosi vhodno izolacijsko ploščo za prvo sekcijo zbiralke in vhodno ploščo za drugo, sledijo ji plošče odklopnikov z nazivnimi vrednostmi 630 A, označenimi na sprednji strani.

Vsaka plošča je označena s številko – G01, G02 in naprej – skupaj z identifikacijo s kodo QR, enovrstičnimi diagrami in varnostnimi opozorili.

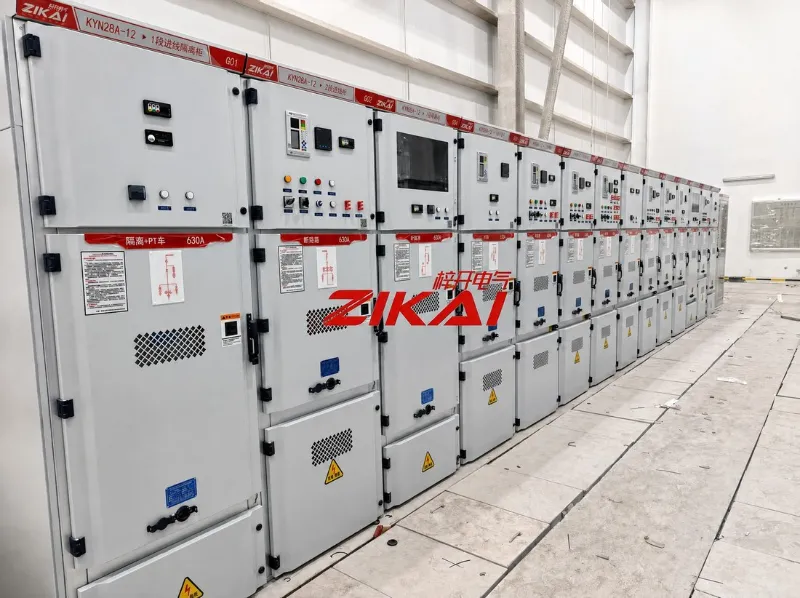

Slika 02  Plošče KYN28A-12. Oštevilčenje plošč, imena vezij, ocene 630 A, enovrstični diagrami in QR-kodirana identifikacija na sprednjih straneh.

3. Zaslon DC baterije

Poleg stikalne naprave je zaslon za enosmerno baterijo. To je vir v stanju pripravljenosti, ki ohranja zaščito, krmiljenje in indikacijo pri življenju, ko ni glavnega napajanja — kar je točno tisti trenutek, ko so ta vezja najpomembnejša.

Zaslon združuje polnilni in distribucijski del s samim akumulatorjem, tako da je mogoče celoten sistem DC pregledati na enem mestu. Na fotografijah sta baterijski niz in sprednja plošča z instrumenti v istem ohišju.

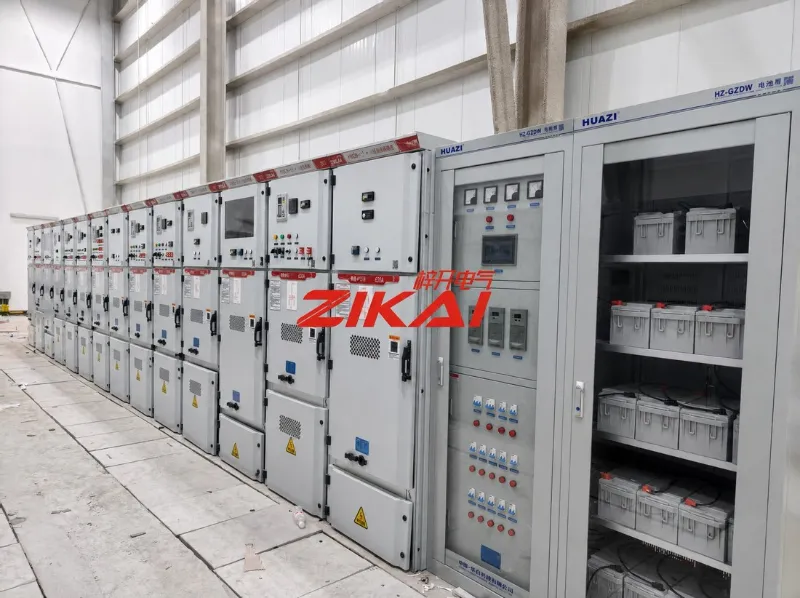

Slika 03  Zaslon baterije enosmernega toka z instrumentirano sprednjo ploščo in baterijskim sklopom v istem ohišju.

4. Kaj pomeni »zagon končan«.

Odjava zagona je seznam stvari, ki so bile opravljene. Naš se glasi takole:

• Vsako vezje se izsledi in potrdi glede na risbe, ploščo za ploščo

• Nastavitve zaščite, uporabljene, kot so bile načrtovane in dokazano delujejo

• Izvlečni tovornjaki, preverjeni glede poravnave in zamenljivosti med vožnjo

• Blokade in varnostne lopute so preverjene, tako da nobene plošče ni mogoče upravljati brez zaporedja

• Indikacijski, merilni in alarmni signali potrjeni glede na pogoje na kraju samem

• Izolacijski in dielektrični testi opravljeni pred vklopom

• Označevanje, diagrami in fizična lokacija so dogovorjeni

Nič od tega ni vidno na fotografiji. Vse to odloča o tem, ali se soba obnaša tako, kot pravi risba.

5. Zapis mesta

Dva pogleda na isti potek: celotna dolžina stikalne linije in obratovalni prehod med vrstami. Talne oznake, prostor za dostop in položaj vsake plošče glede na njeno številko so del tega, kar se preveri na tej stopnji.

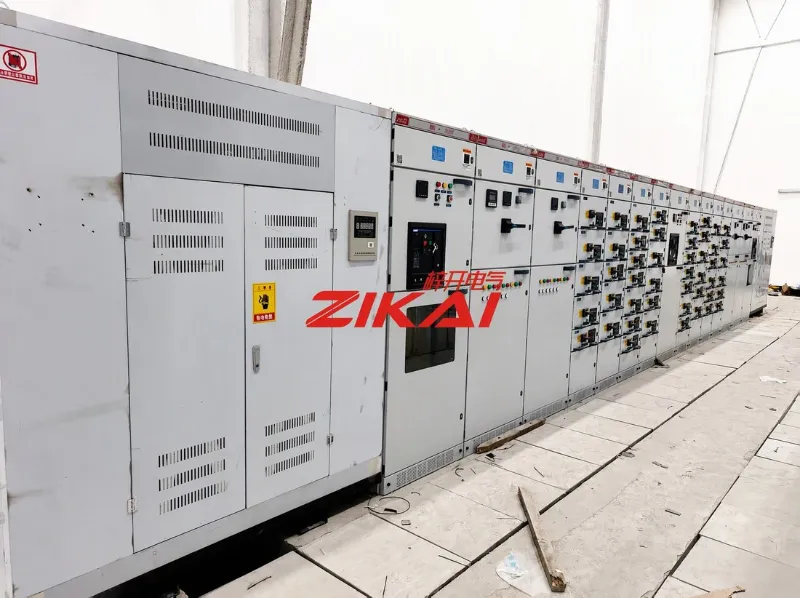

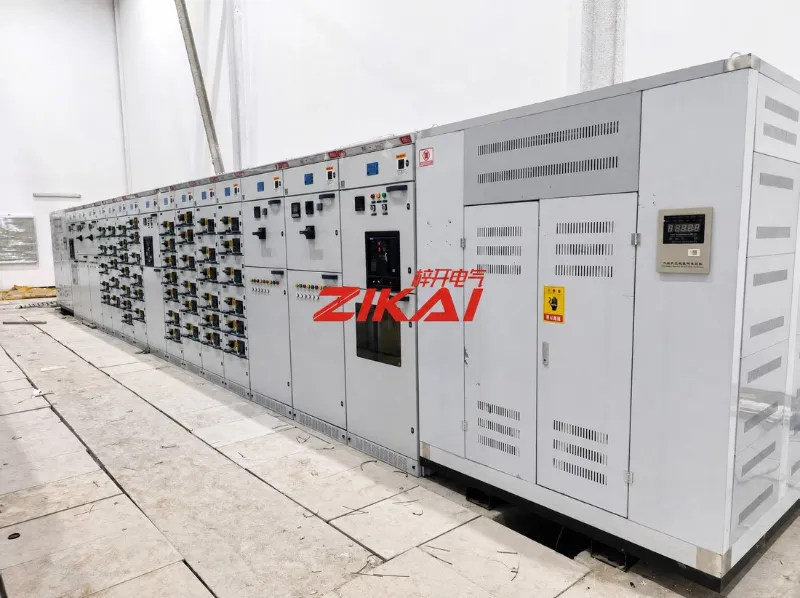

Slika 04  Črt stikalne naprave, viden po njeni dolžini, s sprednjimi ploščami, zaščitnimi napravami in instrumentnimi ploščami v zaporedju.

Slika 05  Operacijski hodnik. Sprednje plošče, ocene in varnostna opozorila, z dovolj prostora za dostop.

6. O podjetju Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) proizvaja, nadgrajuje in servisira celotne pakete električne opreme: srednjenapetostne stikalne naprave, nizkonapetostne distribucijske sklope, škatlaste transformatorske postaje, vakuumske odklopnike na stebrih in na prostem, kondenzatorske kompenzacijske naprave in pripadajočo distribucijsko opremo.

Projekti se izvajajo od dobave opreme do montaže in zagona.

Opomba urednika — uporabljena so bila samo podana dejstva: ime naročnika, lokacija in zaključek naročanja. Opis KYN28A-12 in ocena 630 A sta vzeta iz industrijske dokumentacije in iz čitljivih oznak na ploščah; ni bilo navedeno nobeno število plošč, vrednost projekta ali razpored. Podnapisi opisujejo samo tisto, kar je vidno na posamezni fotografiji.
